一、 應用概述：

  目前電信網管中心應用數字顯示拼接屏系統，對電信運營的多網提供綜合管理和高清晰大規模顯示，使其具備操作簡便的高智能化控制系統。運用數字拼接屏系統的強大顯示畫面和窗口組合功能，對諸如交互網、傳輸網、信令網、智能網、GSM網、GPRS網等各類實時信息，包括：數字地圖、無線網絡基站分布圖、網元拓?fù)浣Y(jié)構圖、實時網絡性能狀態表、實時警告表、統計分析表匯聚到同一組合畫面顯示。實現系統間的資源共享，又互不影響，增強了協同，溝通，進一步提高網管中心的統一管理功能。>>>推薦閱讀：《拼接屏方案效果圖》

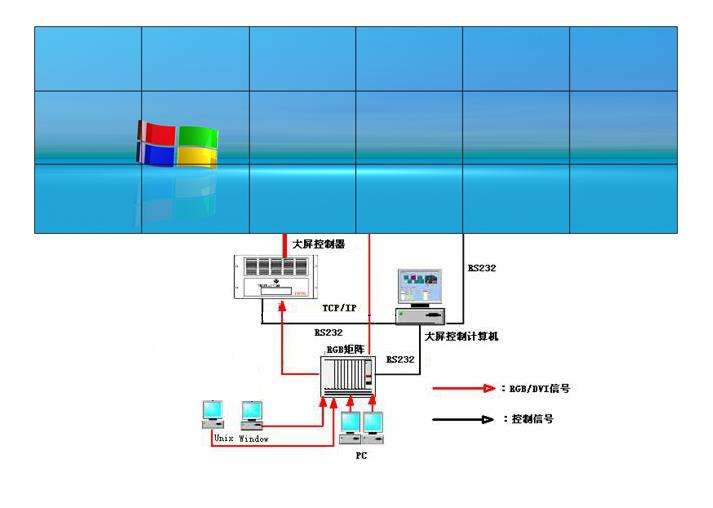

  系統組成：液晶大屏幕數字顯示拼接屏體、多屏處理器、拼接屏應用管理系統。輔助系統：綜合視頻監控系統、

二、中宇視通公司系統集成與產品優勢：

  1．先進的全數字化圖像處理技術:采用三星DID液晶屏、3D濾波技術等

  2．多屏處理器提供基于Windows和Unix跨系統平臺，支持UNIX、Windows2000/NT，完全兼容X11協議，符合X-Windows標準。用戶的SGI工作站、SUN工作站、HP工作站等均可接入到拼墻系統顯示。

  3．完全漢化的管理系統：人機友好界面。所有信號、窗口控制、顯示模式定義、預案控制、多用戶管理均在軟件的虛擬大屏幕完成，開/關單臺或所有投影機。操作簡單，方便。

  4．系統兼容性良好：從顯示單元、多屏處理器、控制軟件提供完善解決方案，兼容性良好。

  5．系統的高可靠性：支持7X24小時連續開機，一年365天連續工作，6萬小時工作時間。

  6．具備多項目的二次開發集成經驗，為用戶提供專業解決方案。

三、系統的功能概述：

1. VGA信號顯示

  用戶非網絡的計算機信號(VGA信號)通過VGA切換矩陣（選件）部分信號輸出到拼接屏，通過內置圖像處理器在拼接屏上做單屏、多屏、整屏等拼接的實時顯示，部分信號可輸出到多屏處理器的VGA輸入端口，同時顯示在拼接屏上實現跨屏顯示、全屏漫游、任意縮放、疊加等多種操作，不受物理拼縫限制。

2.IP 網絡信號顯示

  具有多網絡連接功能，能同時連接UNIX網絡和其他數據網絡，網絡中的工作站經以太網以數據方式通過多屏處理器，在大屏幕上實現任意縮放、跨屏、疊加等多種方式的顯示和調用。電信網管系統中UNIX平臺的計算機信號借助中宇視通開發的VLink等軟件，通過X-Window顯示方式，實現組合屏作為UNIX系統的虛屏使用，Windows系列網絡操作系統的圖形桌面也可通過VLink以窗口形式顯示。實現操作人員在網絡工作站上完成對組合屏的控制。

3. 視頻信息顯示（兼容各種制式PAL /NTSC /SECAM）

  電信應用的各種實時監控視頻信號通過視頻矩陣（選件）處理后于部分信號輸出到大屏幕，通過內置圖像處理器在大屏幕上做單屏、多屏、整屏等拼接的實時顯示。部分信號接入多屏處理器，實現視頻信號的任一路或多路以任意任意大小、任意位置實時顯示在組合屏上。>>>推薦閱讀：《拼接屏成功案例》

4. 多種信號混合顯示方式：

  實現RGB信號、網絡信號、視頻信號同時在大屏幕上混合顯示。
